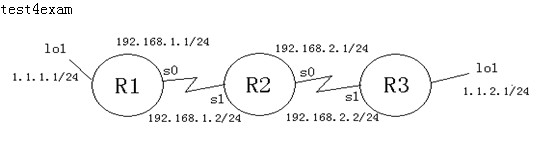

要求:DEC在s0端口,启用rip路由协议.



R1配置:

En

Conf t

Host R1

int lo1
ip add 1.1.1.1 255.255.255.0

no shut

Exit

Int s0

Ip add 192.168.1.1 255.255.255.0

Clock rate 56000

No shut

R2配置:

Conf t

Host R2

Int s1

Ip add 192.168.1.2 255.255.255.0

no shut

Exit

Int s0

Ip add 192.168.2.1 255.255.255.0

Clock rate 56000

no shut

R3配置:

Conf t

Host R1

int lo1
ip add 1.1.2.1 255.255.255.0

no shut

Exit

Int s1

Ip add 192.168.2.1 255.255.255.0

No shut

添加rip路由

R1:

Router rip

Network 1.0.0.0

Network 192.168.1.0

R2:

Router rip

Network 192.168.1.0

Network 192.168.2.0

R3:

Router rip

Network 1.0.0.0

Network 192.168.2.0

配置完成后,我在路由器模拟器上进行实验,但发现模拟器无论是从R3pingR1的lo1口还是R1pingR3的lo1口都能Ping通,我换到R2继续PingR1的lo1口或是R3的lo1口都能全部Ping通,和崔老师的演示结果不一至,估计是是这个模拟器的软件问题,无法看出实验的真正结果.

正确结果:R2pingPingR1的lo1口或是R3的lo1口时,发出去的包应该一个能到达一个无法到达,而R3无法PING通R1的lo1口,而R1也一样PING通R3的lo1口.

原因:

因为使用了RIP路由,RIP是有类路由,当R1发现1.0.0.0和192.168.1.0不是同类网段,会进行汇总,告诉R2自己汇总的路由,这样R2会知道R1有1.0.0.0和192.168.1.0两个网段,而R3也是同样原因告诉R2自己1.0.0.0和192.168.2.0两个网段,这时候R2会知道R1和R3同时拥有1.0.0.0网段,所以无论是ping1.1.1.1还是ping1.1.2.1会一个包发向R1下一个包就会发向R3,所以会出现一个包通,另一个包不通的结果.

而R1无法拼通1.1.2.1是因为,R1看自己的汇总路由发现这个地址就是在自己的网段里,就不会向外发,所以无法ping通.R3无法拼通1.1.1.1也是同样的原因.

扩展实验:

更改R1/R2/R3的各个端口.

R1   S0  1.1.3.1/24

R2   S1  1.1.3.2/24

     S0  1.1.4.1/24

R3   S1  1.1.4.2/24

配置:

R1:

En

Conf t

Int s0

No ip add 192.168.1.1 255.255.255.0

Ip add 1.1.3.1 255.255.255.0

No shut

Exit

Router rip

No network 192.168.1.0

Network 1.0.0.0



R2:

En

Conf t

Int s1

No ip add 192.168.1.2 255.255.255.0

Ip add 1.1.3.2 255.255.255.0

No shut

Exit

Int s0

No ip add 192.168.2.1 255.255.255.0

Ip add 1.1.4.1 255.255.255.0

No shut

exit

Router rip

No network 192.168.1.0

No network 192.168.2.0

Netwokr 1.0.0.0

Network 1.0.0.0



R3:

En

Conf t

Int s1

No ip add 192.168.2.1 255.255.255.0

Ip add 1.1.4.2 255.255.255.0

No shut

Exit

Router rip
no network 192.168.2.0

Network 1.0.0.0



结果:

通过一系列的IP改变,前一个实验中出现的问题全部都解决了无论是R2pingR1的lo1还是pingR3的lo1口都不会出现丢包的现象.而R1也能ping通R3的lo1口,R3同样也能ping通R3的lo1口.



原因:

因为每台路由器中的IP地址都是同网段，连续子网的有类路由,所以路由路没有起用汇总,就不会出现原来的问题,R1不会以为R3的lo1口就在自己网段,R3一样也不会以为R1的lo1口在自己网段,而R2也不会认为R1和R3在同一网段而不知道发给谁了.
